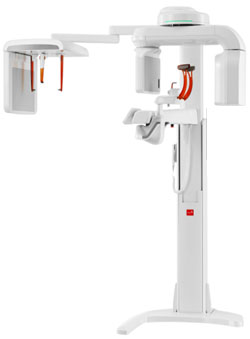

Echipament Roentgendiagnostic Panoramic Digital cu CBCT si brat cefalometrie
– VATECH PAX-I 3D Green produs de Vatech Coreea
Echipament digital de ultima generatie, cu modul 2D panoramic, tomograf dentar CBCT cu FOV maxim de 16 x 10 cm si brat cefalometric (teleradiografie) tip Scan Ceph sau OneShot.
Include:
1. Coloana sustinere cu talpa pozitionare, sistem de ajustare automata motorizata a inaltimii pentru examinare (700 mm), brat cefalometric cu sistem de fixare si detector propriu tip Scan Ceph sau OneShot Ceph, panou digital de comanda, Computer - Statie Grafica pentru achizitia si prelucrarea imaginilor si Software specializat proprietar pentru achizitie, reconstructie, prelucrare, export si printare examinari.
2. Monobloc cu generator de inalta frecventa
Tensiune: 50- 99 KV
Miliamperaj: 4-16 mA
Filtrare totala: 2.8 mm echivalent Al
Racire automata cu sistem de protectie la temp. > 60 C
3. Detectori:
Panoramic – CMOS, CBCT – CMOS, cu sistem motorizat automat de schimbare – rotire cu detectorul de panoramic, ScanCeph – CMOS si OneShot Ceph – Si TFT.
Modul 2D PANORAMIC:
Permite achizitia ortopantomografiilor de adult si copil, sinusuri periorale, articulatia temporomandibulara, achizitii segmentare in zona frontala si laterala.
Timp scanare standard: 10.1 sec

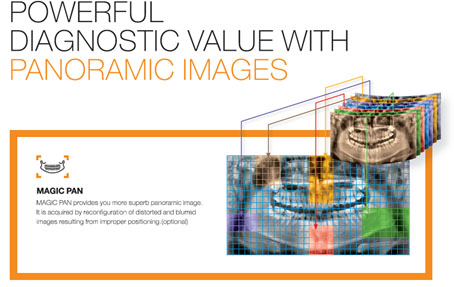

Program de focalizare automata Multistrat Magic PAN care permite focalizare perfecta in toate zonele arcadei prin combinarea a 21 de sectiuni diferite si reconstructie finala a expunerii panoramice, rezultatul fiind o imagine mult mai clara in regiunea frontala, premolara, lateral, ATM si in spatiile endo si periodontale.

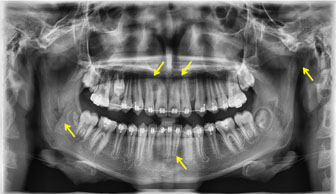

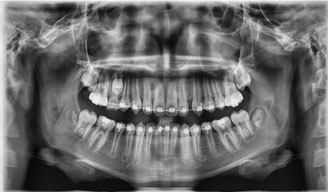

Imagine normala Imagine Magic PAN
Modul 2D CEFALOMETRIE:
Permite efectuarea teleradiografiei laterale, radiografiei PA de craniu, radiografiei carpiene.
Timp de scanare standard teleradiografie laterala:
· Scan Ceph: 12.9 sec
· OneShot: 0.9 sec
Modul CBCT – Tomografie Dentara
Cea mai rapida tomografie dentara din lume, 5,9 secunde. Doza de radiatie este cu 80 % mai mica decat expunerile CBCT uzuale cu timpi normali de expunere.

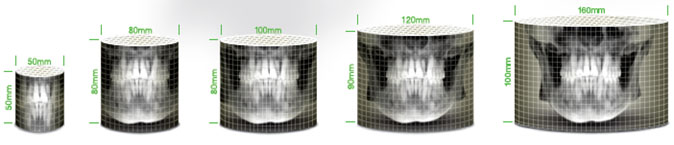

Tomografie dentara Cone Beam CT MULTI-FOV, cu camp maxim de 16x10 cm si posibilitatea selectarii dimenisunii dorite a pozitiei si dimensiunii volumului de tesut achizitionat – sistem multi Field of View.

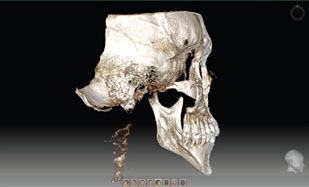

Echipamentul permite achizitia bruta a datelor din volumul de tesut selectat si trimiterea lor spre reconstructie digitala si sectionare pe cele 3 axe, precum si modelare 3D pentru evidentierea grafica tridimensionala a structurilor examinate.
FOV 5 X 5
Achizita 5x5 se recomanda atunci cand se doreste diagnosticarea unei anumite zone, cu expunere minima a pacientului la radiatii. Creste acuratetea diagnosticului endodontic verificand exact numarul de canale radiculare si vicii de forma, pe care sistemul 2D nu le poate detecta.
FOV 8 X 5
Achizitia 8x5 ofera informatii extinse ale zonelor maxilare sau mandibulare, putandu-se astfel elabora un plan de tratament précis, tinand cont de structurile anatomice principale, structuri ca nervul mandibular, foramenul mentonier sau sinusul maxilar.
FOV 8 X 8
Achizitia 8x8 se recomanda atunci cand diagnosticul si planul de tratament includ atat zona maxilarului cat si cea a mandibulei, fiind astfel necesara o singura scanare. Utilizare in planuri de tratament multi-implant si examinare ATM.

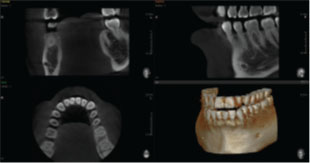

FOV 10 X 8
Achizitia 10x8 este potrivita pentru acoperirea zonei mandibulare si sinusurilor maxilare. Este util nu numai pentru chirurgie si implantologie, dar si in diagnosticul ATM.
FOV 12 X 9
Achizitia 12x9 ofera cea mai complexa si exacta informatie pentru diagnosticul oral, acoperind intr-o singura scanare structurile mandibulare si maxilare, inclusiv regiunea celui de-al treilea molar. Se reomanda atat in cazul chirurgiei orale, cat si in cazul operatiilor de implant multiple

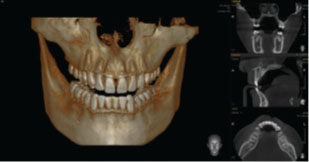

FOV 16 X 10
Achizitia 16 x 10 asigura furnizeaza optima a diagnosticului pentru intreaga arcada dentara precum si al diagnosticului ATM dintr-o singura scanare.
Dimensiune voxel achizitie:
5x5 – 0.12 mm/0.2 mm
8x5; 8x8; 10x8; 12x9; 16x10 – 0.2 mm / 0.3 mm
SOFTWARE ACHIZITIE, RECONSTRUCTIE, GESTIUNE SI PRELUCRARE A IMAGINII.
Programul EzDent si Ez3D permit achizitia imaginilor 2D si 3D, gestiunea unei baze de date a pacientilor, precum si functii extinse de prelucrare si export:
· Interfata simpla si usor de utilizat;
· Vizualizare, prelucrare, modificare, export pe support optic, e-mail, printare cu modul DICOM print a imaginilor 2D, pano si ceph;

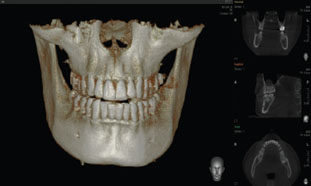

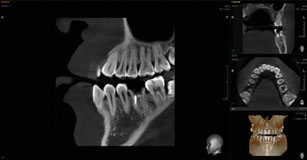

· Navigare simultana in sectiunile trasate pe toate cele 3 aze, concomitent cu vizualizarea reconstructiei tridimensionale in cazul tomografiilor CBCT;
· Randarizari 3D si explorare “smart clipping” pe sectiuni, inclusiv in reconstructia 3D;
· Sistem multitab cu ecrane dedicate sectiunilor, reconstructiei 3D, diferitelor rapoarte de densitate osoasa etc.;
· Elaborare plan tratament, inclusiv modul complex de simulare implant, cu baza de date a producatorilor, actualizata constant;
· Posibilitati de masuratori diverse;
· Demonstratie plan tratament si adnotari pentru discutia cu pacientii.
